System BTA

wdt_ID Anwendung Typ Bild Drm. ab Drm. bis Gewinde Aktionen

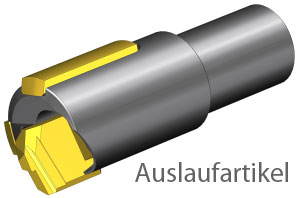

1 Vollbohren Typ 17 7,76 15,50 gelötet

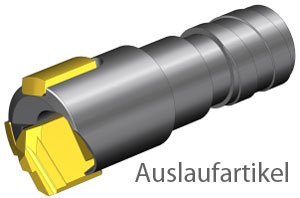

2 Vollbohren Typ 18 12,21 15,50 eingängig

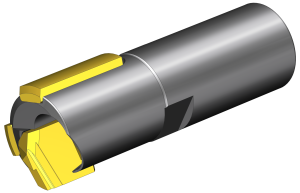

3 Vollbohren Typ 20 14,51 36,99 eingängig
4 Vollbohren Typ 11 14,55 36,99 eingängig
5 Vollbohren Typ 70B 25,00 65,00 eingängig

6 Vollbohren Typ 12 28,50 74,99 eingängig

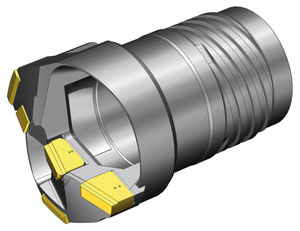

8 Vollbohren Typ 14 15,60 65,00 viergängig

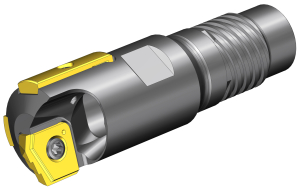

9 Vollbohren Typ 61 15,65 36,20 viergängig
10 Vollbohren Typ 70A 25,00 65,00 viergängig

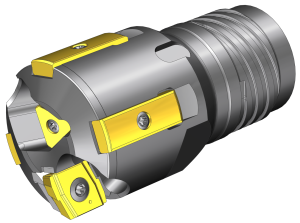

11 Vollbohren Typ 64 28,71 74,99 viergängig
13 Vollbohren Typ 43B 60,00 368,99 eingängig

14 Vollbohren Typ 43A 60,00 198,99 ab 199,00 auf Anfrage viergängig

15 Vollbohren Typ 43F 199,00 368,99 Flanschverbindung

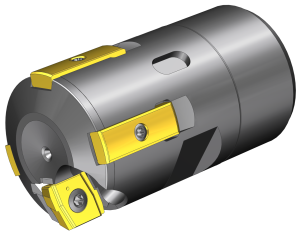

16 Aufbohren Typ 13B 28,50 74,99 eingängig

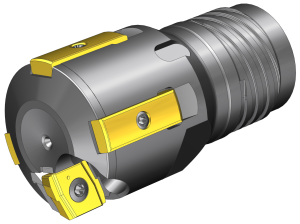

17 Aufbohren Typ 13A 28,71 74,99 viergängig

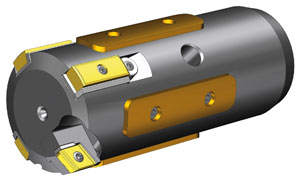

18 Aufbohren Typ 34 44,00 353,99 eingängig

19 Aufbohren Typ 54 47,00 353,99 viergängig

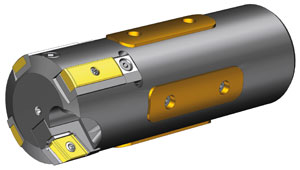

20 Aufbohren Typ 35B 61,00 498,99 eingängig

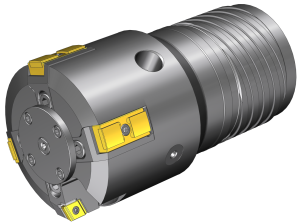

21 Aufbohren Typ 35A 61,00 223,99 viergängig

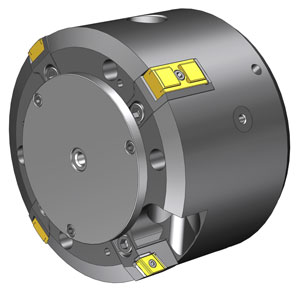

22 Aufbohren Typ 35F 224,00 498,99 Flanschverbindung
23 Aufbohren Typ 36 60,00 250,00 eingängig

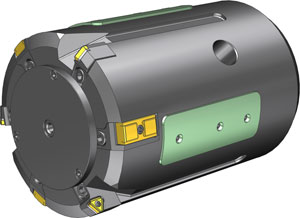

25 Aufbohren Typ 33B 159,00 498,99 eingängig

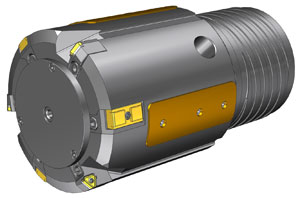

26 Aufbohren Typ 33A
auf Anfrage
159,00 223,99 viergängig

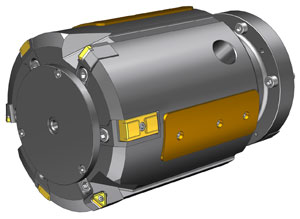

27 Aufbohren Typ 33F
auf Anfrage
224,00 498,99 Flanschverbindung

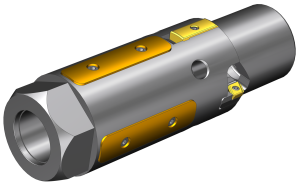

28 Ziehaufbohrwerkzeug Typ 38 20,00 222,99 eingängig

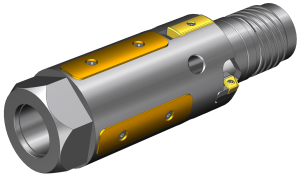

29 Ziehaufbohrwerkzeug Typ 58 20,00 222,99 viergängig

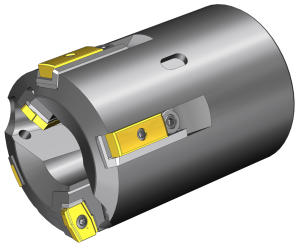

30 Kernbohren Typ 28 55,00 412,99 eingängig

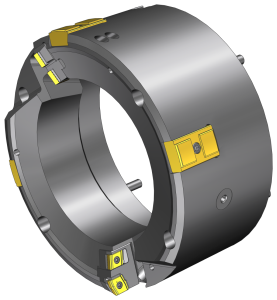

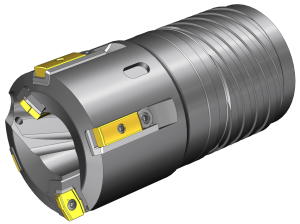

31 Kernbohren Typ 48 55,00 197,99 viergängig
32 Kernbohren Typ 48 198,00 412,99 Flanschverbindung
33 Kernabstecher Typ 29 für Kerne bis Ø 60,00 mm

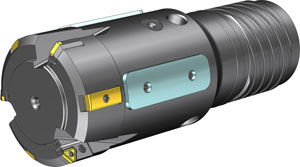

34 Aufbohren Typ 56
auf Anfrage
60,00 250,00 eingängig,viergängigoder Flanschverbindung
